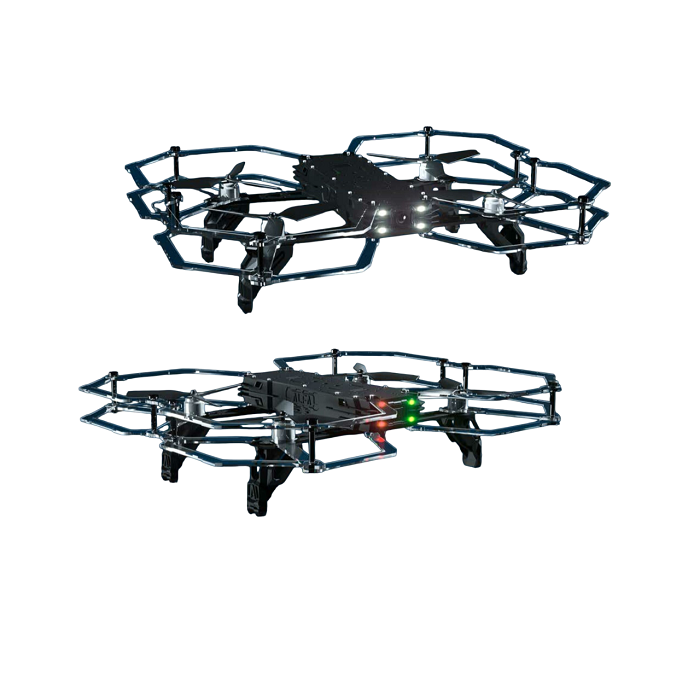

Конструктор программируемого квадрокоптера DH:ALFA - многофункциональный комплекс для обучения разработке, эксплуатации, сборе, программированию и пилотированию БПЛА.
Конструктор программируемого квадрокоптера с системой машинного зрения для изучения конструкции мультироторных беспилотных летательных аппаратов, их проектирования, сборки, обучения основам визуального пилотирования и основам программирования
Преимущества:
- Поддержка полетных контроллеров различного типа (pixhawk, betaflight, naza)
- Поддержка одноплатных компьютеров различного типа (raspberry pi, arduino)
- Indoor и outdoor навигация (Aruco, GPS)
- Поддержка систем машинного зрения
- Возможность установки сменных лучей и ВМГ для полетов внутри помещений и на открытой местности
- Полностью закрытый корпус квадрокоптера
- Наземные опоры на лучи с защитой двигателей
- Установка аккумулятора внутри корпуса
Можно применять как:
- обучающий конструктор
- тренировочный комплекс для обучения визуальному пилотированию
- тренировочный комплекс для подготовки к соревнованиям
- реализация учебных программ технических центров
- плаьформа для проектоной деятельности
Техническое описание — Конструктора учебного квадрокоптера
1. Тип беспилотного летательного аппарата — мультироторный (квадрокоптер)
1.2. Конструктор базового комплекта квадрокоптера включает в себя:

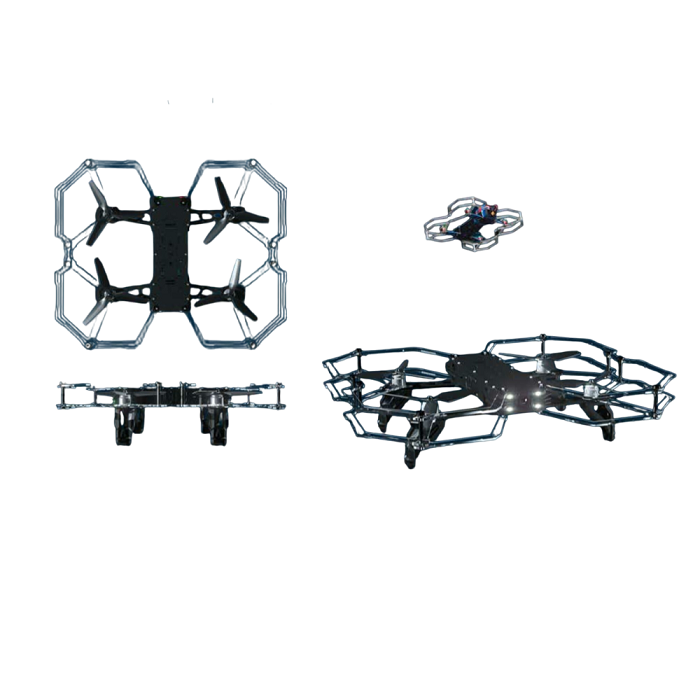

1.2.1. Рама несущая составная:
— материал – текстолит/поликарбонат/алюминий
— диагональ рамы с защитой 345 мм
— высота корпуса 35 мм
— защита пропеллеров углы элементов защиты 45 градусов, 8-гранная форма — наличие
— установка аккумулятора закрытая, внутри корпуса — наличие
1.2.2. Бортовое радиоэлектронное оборудование (БРЭО) для дрона в составе:
— плата распределения питания с поддержкой 5-12в — наличие
— полетный контроллер – наличие
— бортовой одноплатный компьютер — наличие
— камера для бортового одноплатного компьютера — наличие
— регулятор оборотов двигателей — наличие
— плата приема сигналов управления- наличие
1.2.3. Винтомоторная группа в составе 4-х пар «двигатель/пропеллер»:
— двигатели бесколлекторные, 2400 kv – наличие
— пропеллеры пластиковые, 3 лопасти — наличие
— диаметр винта – 7 дюйм – 8шт. – наличие
1.2.4. Аккумуляторная батарея, 3S, от 2500 мА*ч — наличие
1.2.5. Кабель microUSB–USB. 0,5 м.
1.3. Максимальное время полета в помещении: 17 минут
1.4. Максимальная скорость: 65 км/ч (зависит от настройки и сборки)
1.5. Максимальная дальность действия с пультом радиоуправления – 100 м.
1.6. Максимальная высота полета 500 метров
2. Пульт управления конструктором учебного дрона:
Совместим с дроном DH:ALFA 5
— количество каналов: 6
— совместим с конструктором учебного дрона
— память моделей — 10 моделей
— суб-триммеры — наличие
— экран с подсветкой — наличие
— звуковая сигнализация нажатий — наличие
— контроль напряжения — наличие
Питание: 4 батареи АА
3. Зарядное устройство
— совместимо с Li-ion, LiPo и LiFe аккумуляторами
— шнур питания переменного тока — наличие
— шнур постоянного тока входного кабеля — наличие
— плата для подключения балансировочных разъемов — наличие
— входное напряжение: 11~18В или AC 100-240В
— мощность цепей питания: максимально при заряде: 50 Вт / максимально при разряде: 5 Вт
— диапазон тока заряда: 0,1 ~ 6.0 A
— диапазон тока разряда: 0,1 ~ 2.0 A
— поддержка ячеек Li-ion/Poly: 6 ячеек
4. Ученический комплект инструментов для сборки квадрокоптера
Содержит:
— Металлический ключ, захват 8 мм – наличие
— плоскогубцы, длинногубцы — наличие
— паяльник, (Быстрый разогрев 220В 20/130Вт, защитный кожух) — наличие
— жало, для паяльника — наличие
— подставка для паяльника с губкой для очистки жала — наличие
— кусачки — наличие
— металлический пинцет — наличие
— изолента — наличие
— припой — наличие
— флюс — наличие
— ключ/отвертка шестигранник 2,5 мм, — наличие
— ключ/отвертка шестигранник 2,0 мм — наличие
— инструмент для чистки проводов- наличие,
— бокс для хранения инструментов — наличие
— защитная подложка для пайки – наличие
